Hej där! Som leverantör av M12 vattentäta kontakter får jag ofta frågan om spänningens stående vågförhållande (VSWR) för dessa kontakter. Så jag tänkte ta en stund att bryta ner det och förklara vad det är, varför det är viktigt och hur det relaterar till våra M12 vattentäta kontakter.
Vad är Voltage Standing Wave Ratio (VSWR)?
VSWR är ett mått på hur väl en belastning (som en kontakt) matchar impedansen för transmissionsledningen den är ansluten till. I enklare termer berättar den hur effektivt elektrisk energi överförs från källan till lasten. En perfekt matchning skulle resultera i en VSWR på 1:1, vilket innebär att all energi överförs utan reflektion. Men i verkliga scenarier är det nästan omöjligt att uppnå en perfekt matchning, och vi slutar med en viss grad av reflektion.
Formeln för VSWR är:
[ VSWR = \frac{1 + |\Gamma|}{1 - |\Gamma|} ]
där (\Gamma) (gamma) är reflektionskoefficienten, som representerar förhållandet mellan den reflekterade spänningen och den infallande spänningen. En högre VSWR indikerar en större obalans mellan lasten och transmissionsledningen, vilket innebär att mer energi reflekteras tillbaka mot källan.
Varför spelar VSWR någon roll?
En hög VSWR kan orsaka ett antal problem i elektriska system. Först och främst kan det leda till strömförlust. När energi reflekteras tillbaka mot källan, är det i princip slöseri, vilket kan resultera i minskad effektivitet och prestanda. Dessutom kan hög VSWR orsaka störningar och signalförsämring, vilket kan påverka kvaliteten på den överförda signalen. I extrema fall kan det till och med skada utrustningen.
För M12 vattentäta kontakter är VSWR särskilt viktigt eftersom de ofta används i höghastighetsdataöverföringsapplikationer, såsom industriell automation, robotik och telekommunikation. I dessa applikationer kan även en liten mängd signalförluster eller störningar ha en betydande inverkan på systemets prestanda.
VSWR i M12 vattentäta kontakter
På vårt företag förstår vi vikten av VSWR i M12 vattentäta kontakter. Det är därför vi är mycket noga med att designa och tillverka våra kontakter så att de har en låg VSWR. Våra kontakter är konstruerade för att ge en hög nivå av impedansmatchning, vilket hjälper till att minimera signalförlust och reflektion.

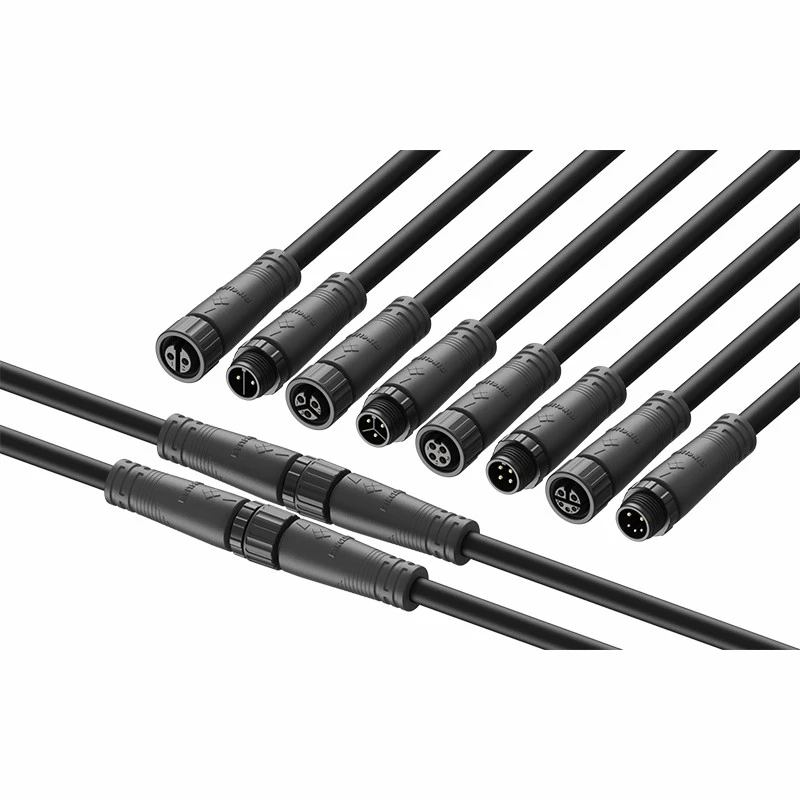

Vi erbjuder ett brett utbud av M12 vattentäta kontakter, inklusiveM12 4-pin vattentät kontakt,M12 2+3pin vattentät kontakt, ochM12 2-pin vattentät kontakt. Var och en av dessa kontakter är designade för att möta de specifika behoven för olika applikationer, och vi säkerställer att de alla har en låg VSWR för att ge tillförlitlig och effektiv prestanda.
Faktorer som påverkar VSWR i M12 vattentäta kontakter
Det finns flera faktorer som kan påverka VSWR av M12 vattentäta kontakter. Några av de viktigaste faktorerna inkluderar:
- Anslutningsdesign:Utformningen av kontakten kan ha en betydande inverkan på dess VSWR. Våra kontakter är designade med fokus på impedansmatchning, vilket hjälper till att minimera reflektion och förbättra prestandan.
- Kabelkvalitet:Kvaliteten på kabeln som används med kontakten kan också påverka VSWR. Vi rekommenderar att du använder kablar av hög kvalitet som är designade för att matcha kontaktens impedans.
- Installation:Korrekt installation är avgörande för att uppnå en låg VSWR. Se till att kontakten är korrekt installerad och att kabeln är korrekt terminerad.
- Miljöförhållanden:Miljöförhållanden, såsom temperatur och luftfuktighet, kan också påverka kontaktens VSWR. Våra M12 vattentäta kontakter är designade för att klara tuffa miljöförhållanden, men det är fortfarande viktigt att ta hänsyn till dessa faktorer.
Hur man mäter VSWR
Att mäta VSWR kräver specialutrustning, såsom en nätverksanalysator. Om du inte är bekant med att använda den här typen av utrustning är det bäst att rådgöra med en professionell. Men om du har den nödvändiga utrustningen och kunskapen kan du mäta VSWR för dina M12 vattentäta kontakter genom att följa dessa steg:
- Anslut nätverksanalysatorn till kontakten och överföringsledningen.
- Ställ in analysatorn på lämpligt frekvensområde.
- Mät VSWR vid önskad frekvens.
- Jämför den uppmätta VSWR med specifikationerna från tillverkaren.
Slutsats
Sammanfattningsvis är VSWR en viktig faktor att tänka på när du använder M12 vattentäta kontakter. En låg VSWR indikerar en bra matchning mellan kontakten och transmissionsledningen, vilket hjälper till att minimera signalförlust och reflektion. På vårt företag är vi noga med att designa och tillverka våra M12 vattentäta kontakter för att ha en låg VSWR, vilket säkerställer pålitlig och effektiv prestanda i en mängd olika applikationer.
Om du är på marknaden för M12 vattentäta kontakter vill vi gärna höra från dig. Vårt team av experter kan hjälpa dig att välja rätt kontakt för dina specifika behov och ge dig det stöd och den vägledning du behöver för att säkerställa en framgångsrik installation. Kontakta oss idag för att lära dig mer om våra produkter och tjänster.
Referenser
- Pozar, DM (2011). Mikrovågsteknik. John Wiley & Sons.
- Collin, RE (1992). Grunder för mikrovågsteknik. McGraw-Hill.
